换热站控制系统是智能热网集控中心系统的远程控制终端，负责执行集控中心的功能指令及换热站信息采集，是实现无人值守功能的必要条件。换热站控制系统包含换热站监控、通讯网络和视频监控几个部分。换热站控制系统既可独立工作，也可接受集控中心的远程监控。
1. 换热站控制柜
我公司提供两个系列4种规格的换热站标准控制柜：
TS-C01-R TS-C02-R (RunPower控制器)
TS-C01-S TS-C02-S （SIEMENS 控制器）
1） TS-C01系列适用的I/O点位清单
TS-C01适用于单台机组的换热站，能够检测控制的设备包括：
一次调节阀或者一次增压泵、一次侧热量计1套或一次侧流量计1套、一次侧供回水压力传感器共2套、一次侧供回水温度传感器共2套；循环泵2台（一用一备）、补水泵2台（一用一备）、二次供水流量计一套、二次侧供回水压力传感器共2套、二次侧温度传感器共2套、清水补水电磁阀1个、泄水阀1个等。
2、 TS-C02系列适用的I/O点位清单
TS-C02适用于2台机组的换热站，能够检测控制的设备包括：
一次调节阀或者一次增压泵、一次侧热量计1套或一次侧流量计1套、一次侧供回水压力传感器共2套、一次侧供回水温度传感器共2套；2套机组循环泵（每套2台一用一备）、2套机组补水泵（每套2台一用一备）、二次供水流量计2套、二次侧供回水压力传感器共4套、二次侧温度传感器共4套、清水补水电磁阀2个、泄水阀2个等。
产品目录
|
热网终端控制系统 TS-C |
||||
|
序号 |
名 称 |
技 术 规格 |
说明 |
单位 |
|
1 |
热力站控制柜 |
PLC品牌为runpower，DI 24,DO 16,AI 20,AO 6,485接口,触摸屏 |
针对单机组单区换热站设计的一款控制柜，提供换热站常用数据采集、设备控制的I/O及通讯所有接口、操作屏，满足大多数用户需要。 |
台 |
|
2 |
热力站控制柜 |
PLC品牌为西门子，DI 24,DO 16,AI 20,AO 6,485接口,触摸屏 |
针对单机组单区换热站设计的一款控制柜，提供换热站常用数据采集、设备控制的I/O及通讯所有接口、操作屏，满足大多数用户需要。 |
台 |
|
3 |
热力站控制柜 |
PLC品牌为runpower，DI 36,DO 24,AI 24,AO 8,485接口,触摸屏 |
针对带高低区等双区换热站设计，具有足够的数据采集、设备控制、状态显示功能，设计包含通讯接口、操作屏，满足大多数用户需求。 |
台 |
|
4 |
热力站控制柜 |
PLC品牌为西门子，DI 36,DO 24,AI 24,AO 8,485接口,触摸屏 |
针对带高低区等双区换热站设计，具有足够的数据采集、设备控制、状态显示功能，设计包含通讯接口、操作屏，满足大多数用户需求。 |
台 |
|
5 |
通讯模块 |
GPRS通讯接口模块 |
|
点 |
|
6 |
通信流量费 |
每个换热站需要流量约200M/月，根据要求的响应速度有关 |
用户可以自己承担 |
个/年 |
|
7 |
通讯模块 |
Profibus-DP协议从站接口模块 |
Runpower配套 |
台 |
|
8 |
通讯模块 |
Ethernet通讯接口模块 |
Runpower配套 |
台 |
|
9 |
通讯模块 |
独立MODBUS通讯模块 |
|
台 |
2. 仪器仪表
提供换热站常用仪表，包括温度传感器、压力传感器、液位计、流量计、热量计。
产品目录
|
仪器仪表 |
||||
|
序号 |
名 称 |
技 术 规格 |
说明 |
单位 |
|
1 |
温度变送器 |
一体化铂电阻 PT100元件+变送装置+保护套管+管座 4-20mA两线制整体精度0.5% |
国产、进口 |
台 |
|
2 |
压力变送器 |
压力0-1.6MPa，4-20mA输出，DC24V介质水，材质316，螺纹安装M20*1.5带配套安装底座垫片。 |
国产、进口 |
台 |
|
3 |
水位变送器 |
规格：0-3mH2O 4-20mA |
国产、进口 |
台 |
|
4 |
超声波流量计 |
4-20mA插入式（探头能在运行中在线更换）电源220V AC,精度1% |
国产、进口 |
台 |
|
5 |
超声波热量计量装置 |
4-20mA插入式（探头能在运行中在线更换）电源220V AC,精度1% |
国产、进口 |
台 |
|
6 |
热量积算仪 |
热量积算仪，脉冲输出, 220V AC,PT100配对热电阻5米电缆和不锈钢护套。 |
国产、进口 |
台 |
|
7 |
室外温度 |
户外型箱式安装 |
国产、进口 |
台 |
|
8 |
入户温度 |
GPRS通讯方式传输，需要手机卡支持 |
国产、进口 |
台 |
|
9 |
入户温度客户端 |
OPC软件授权50点 |
国产、进口 |
台 |

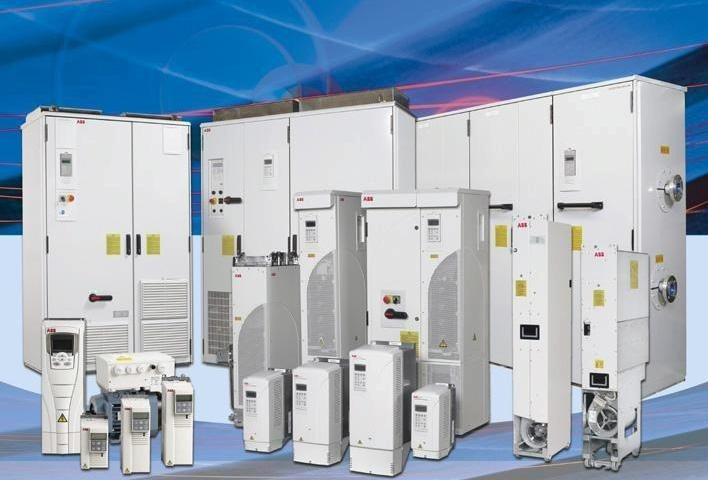

3. 变频柜
按照客户要求定制循环泵变频柜、补水泵变频柜等。
供热用循环泵变频通常采用一拖二方式（22KW以下可以带工频启动）、全部带远程信号传输及远控功能。
远程信号提供：变频器的频率、电流、运行状态，故障指示。
远程控制：变频器启动、停止、调频。
产品目录：
|
变频柜 |
||||
|
序号 |
名 称 |
技 术 规格 |
说明 |
单位 |
|
1 |
循环泵变频柜 |
15KW以下配工频回路、15KW以上如需要可以增加软启动器等工频功能。 |
常用一拖一、一拖二两种控制方式。带远程控制启停、调频、PID功能。 |
台 |
|
2 |
补水泵变频柜 |
补水变频带工频回路，常用一拖二，一用一备（可以按需要做一拖一，带故障自动切换、） |
可远程控制通过换热站终端控制系统实现PID，也可以采用PID表柜内实现PID调节。恒压或者压力上下限供水。 |
台 |
功能
Ø 供水温度自动调节
Ø 循环泵自动调节
Ø 补水泵自动调节
Ø 管网自动补水
Ø 报警管理
Ø 故障保护
Ø 数据采集与数据远传
Ø 视频监控
特性
Ø 变频柜设计专用风道，保证散热良好，延长变频器使用寿命
Ø 控制柜柜体使用高效防锈漆，延长柜体使用寿命
Ø 控制柜设计强制通风系统，实现除湿、降温
Ø 柜内除湿设计，便于运行前维护保养，减少设备故障率

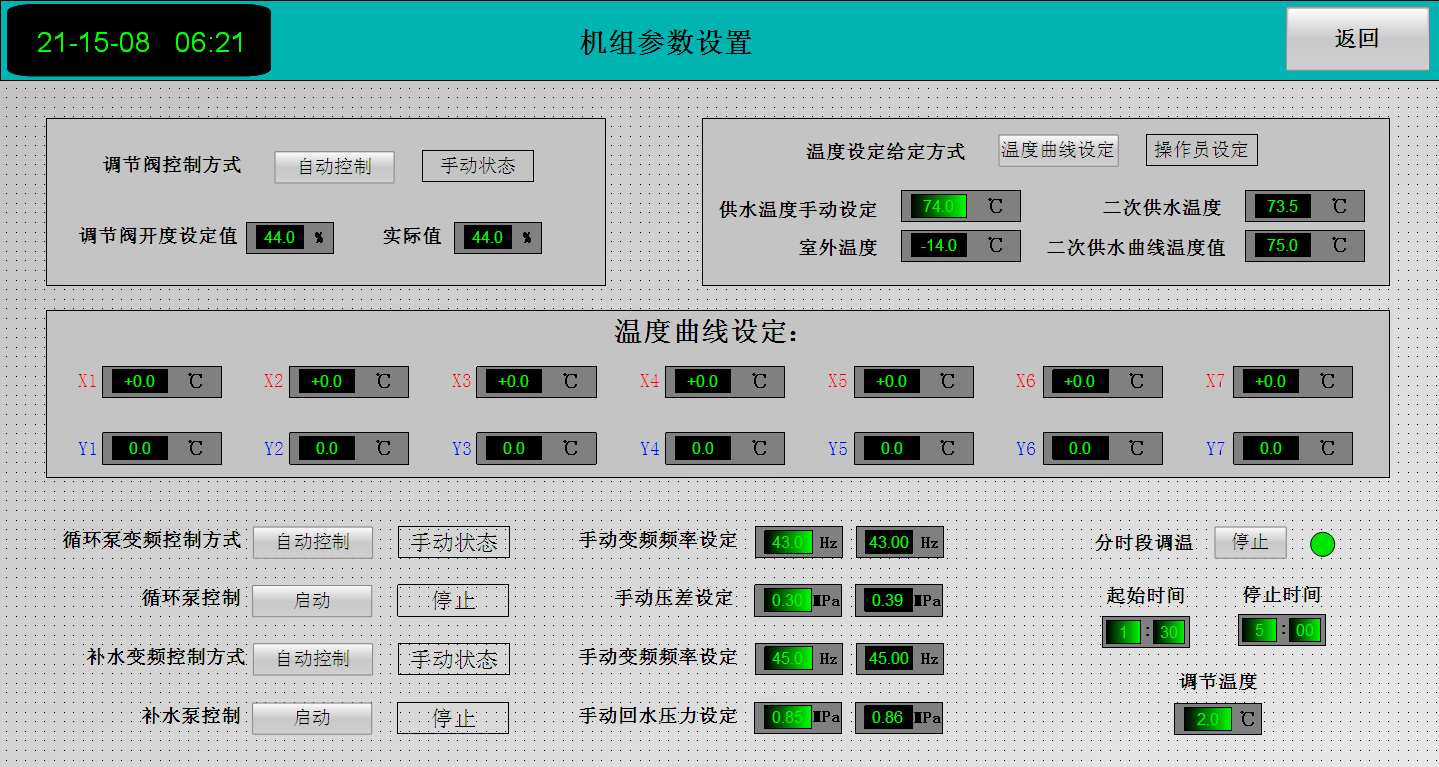

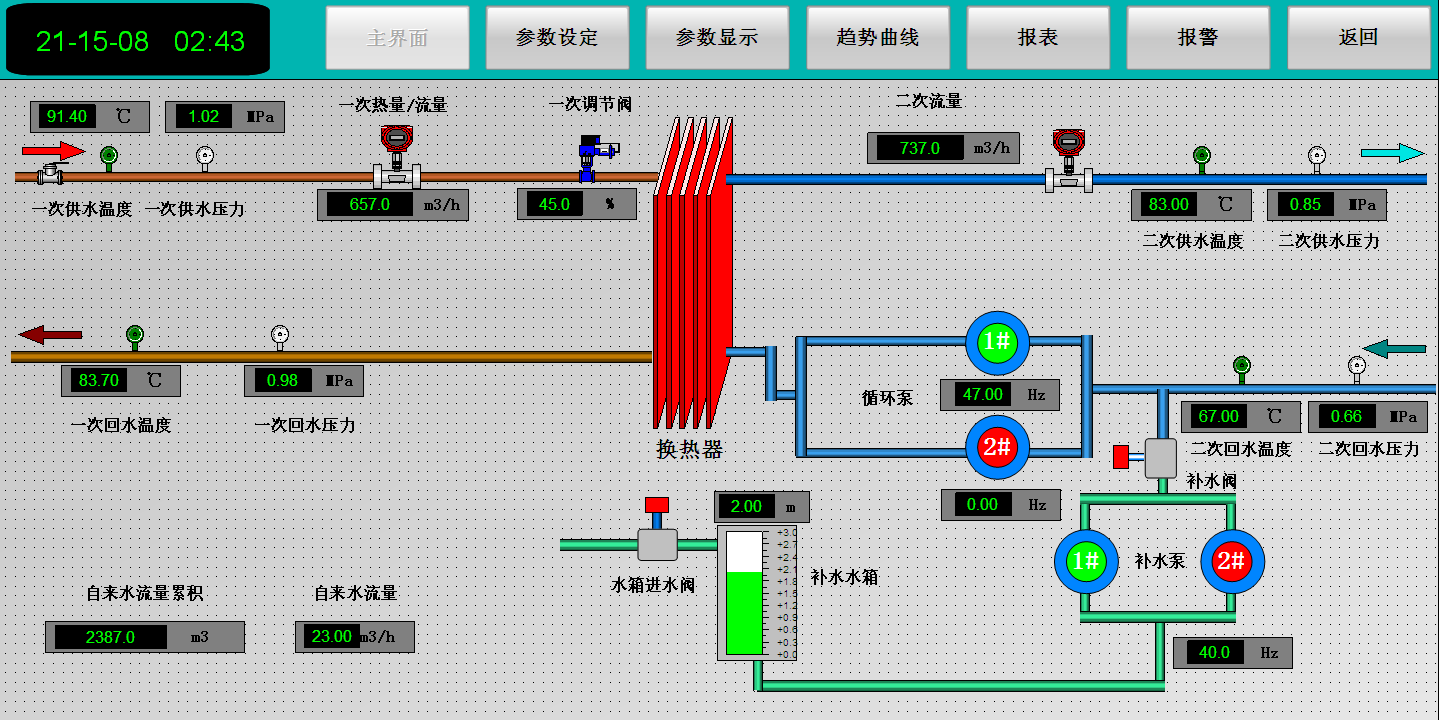

Ø 触摸屏就地监控，实现手、自动调节
Ø 可提供多种通用的数据接口
我们的优势：
Ø 丰富的行业经验，先进的控制理念
Ø 可以根据用户需求提供定制服务
Ø 良好的售后服务——及时响应，48小时到达现场
Ø 可靠的质量保证——可延长质保期限最多为3年！
