智能热网集控中心是智能化的热力系统监控管理中心，承担着系统运行、状态监测、运行参数设定、负荷预测、调度指挥、统计分析等多重功能，能够根据运行工况优化分配所需热能，确定热力站的运行方式，平衡全网的供热需求，实现智能管理、高效节能的目标。

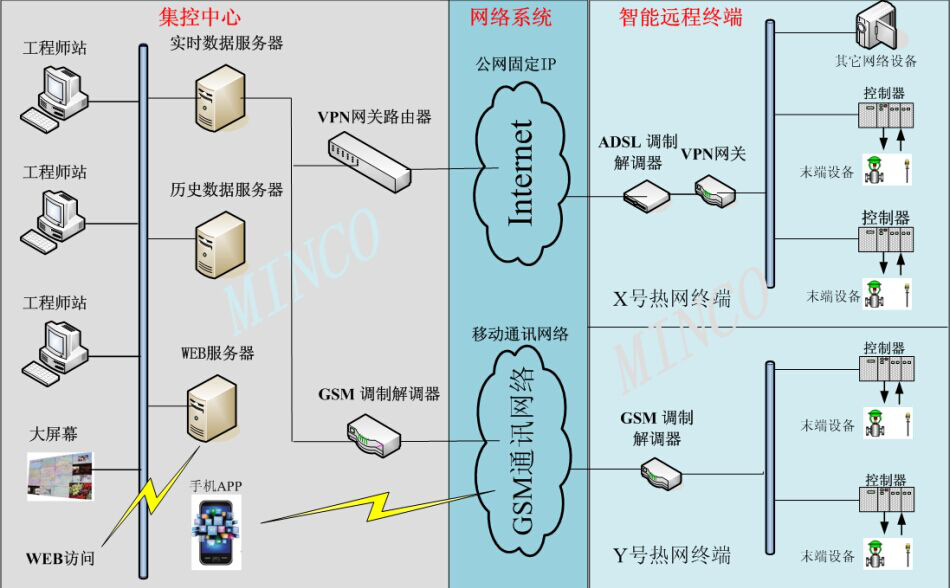

智能热网集控中心系统从空间结构上分为三大部分：

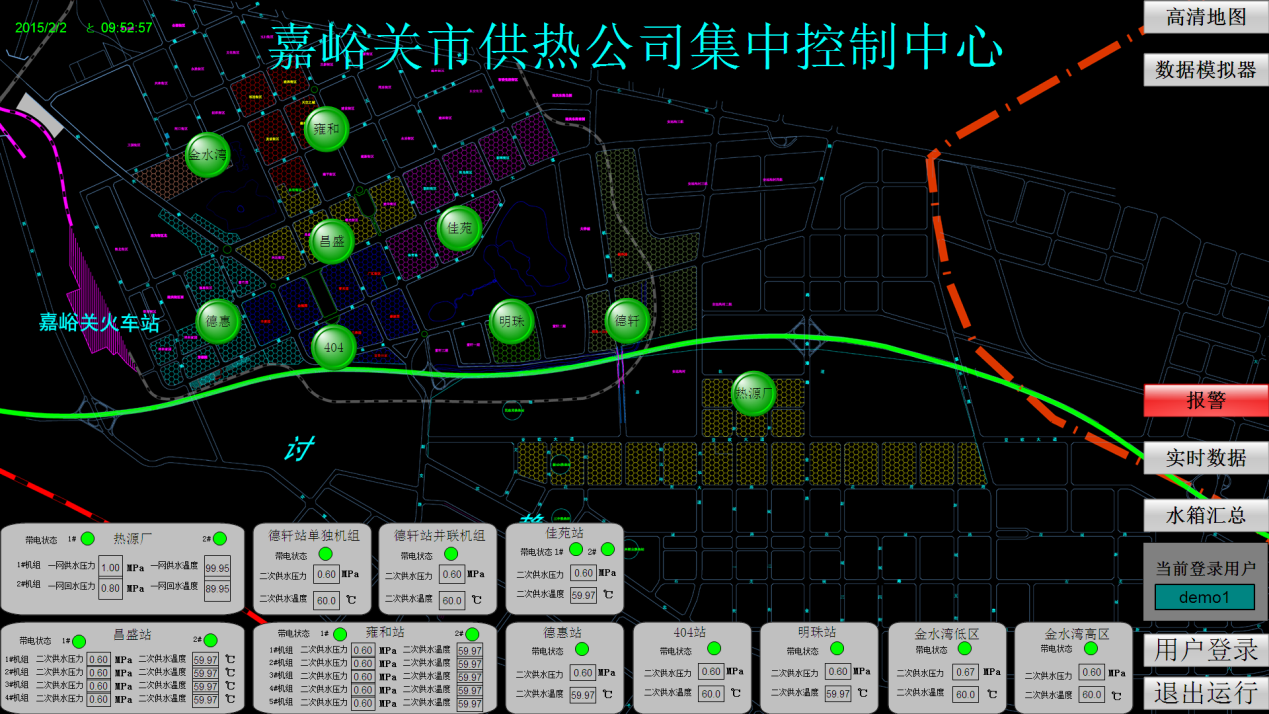

监控中心：以服务器、操作员站、工程师站、电视墙等硬件为主体，以监控软件为辅助，实现在集控室内远程管理热网系统及换热站。
远程终端：即换热站内的智能控制系统，一般由带网络功能的PLC控制系统和上位机监控系统组成。
通讯网络：即监控中心与换热站远程终端之间的信息高速公路。通讯网络有多种方式可以应用，如宽带专线、VPN、无线网桥、移动通讯网络等。
特性
o 节能增效，按需供热，实时调控，提高供热品质和效率
o 支持无人值守，节约人力成本
o 支持远程视频监控系统，为无人值守提共安全保障
o 能耗、水耗的累积，为收费和运营提供依据
o 全网实时数据监控，便于及时发现问题，解决问题
o 详实的历史数据记录，为后续的热网控制提供参考依据
o 开放的系统平台，支持多种现场总线通讯方式
o 模块化设计，按需选择，易于扩展
功能
o 供热参数实时监测
o 供热系统自动控制
o 水压图计算和显示
o 数据管理及报表打印
o WEB网络发布
o 故障诊断及报警
o 故障处理方案
我们的优势：
优势1：易于操作
优势2：内嵌水力平衡运算模块，自动调节全网温度，减少用户投诉率。
通过对供热管网的水利运算，结合换热站的自动控制系统，将全网的区域性温差控制到最小，从而保证供热均衡。
优势3：分区、分时段智能温度管理
产品目录
|
热网管控中心系统 TS-S |
||||
|
序号 |
名 称 |
技术规格 |
说明 |
单位 |
|
1 |
基础配置 |
通用工控机一套（含显示器23’+键盘鼠标1套）；wincc工控软件软件 1套（3个站）；OPCserver数据软件一套； |
兼顾工程师站和操作员站的功能； |
套 |
|
2 |
高档配置 |
高配工控机（含显示器23’+键盘鼠标1套）；wincc工控软件 1套（3个站）；OPCserver数据软件一套； |
兼顾工程师站和操作员站的功能； |
套 |
|
3 |
打印机 |
打印机1台 A4激光打印 |
数据管理及报表打印 |
台 |
|
4 |
web发布 |
能够实现web发布功能（2个web客户端含网关） |
内网IP方式或域名方式 |
个 |
|
5 |
web网关 |
与web发布功能配套使用，按照网络结构及需要浏览的节点统计 |
网络提供商不同无法实现组网时，虚拟组网用 |
客户端 |
|
6 |
web服务器 |
工控机（或服务器）（含显示器+键盘鼠标）；+数据存储及WEB发布软件1套。 |
web发布 |
站点 |
|
7 |
数据服务器 |
采用单台服务器+数据处理软件，实现数据采集及存储，具备实时和历史服务器功能 |
独立的WINCC DATA server系统，C-S结构 |
套 |
|
8 |
数据冗余服务器 |
采用热备冗余服务器，需要两台服务器+两套数据处理软件（需要告诉交换机配合完成冗余功能），正常工作时主服务器完成数据采集及存储，同时对从服务器中的数据库进行实时更新；主服务器故障时从服务器自动转为主服务器完成数据采集和存储工作 |
冗余WINCC SERVER系统.C-S结构 |
套 |
|
9 |
工程师站 |
工控机1套（含显示器+键盘鼠标）；wincc工程师站软件 1套；OPCSERVER数据连接软件1套 |
对系统进行编程、组态、修改、维护； |
套 |
|
10 |
操作员站 |
工控机1套（含显示器+键盘鼠标）；wincc客户端软件 1套 |
对换热站的监视控制功能； |
套 |
|
11 |
控制中心拼接屏 |
根据客户需要，配置适合现场尺寸的大屏幕显示 |
屏幕墙 |
套 |
|
12 |
全网平衡系统 |
我公司自主设计的软件系统 |
全网分级调节，节省热网调整时间，降低运营成本，提高运行效率和安全，供暖效果均衡一致，均匀供热，分区实时调节； |
套 |
|
13 |
负荷预测 |
我公司自主设计的软件系统 |
对自有热源，按照往年历史数据提供负荷预测，以减少燃煤存量 |
套 |
|
14 |
程序设计 |
我公司自主设计的换热站专用控制系统 |
针对换热站的工作特点，我公司自主设计的通用程序，能满足常规换热站控制的需要。以采集的换热站数量为单位统计 |
站 |
|
15 |
现场调试 |
根据客户需要，进行现场调试、技术指导培训等工作。 |
以采集的换热站数量为单位统计 |
站 |
|
16 |
视频监控 |
独立成系统，除共用宽带外一般不与自控系统组合 |
按照客户要求配置 |
套 |
|
17 |
巡检 |
两种方式，我公司的热网终端控制系统自带巡更记录功能可以满足简单巡检要求。另外可以单配巡更记录软件+巡更仪及巡更棒等设备。 |
按照每个换热站来配置 |
站 |
